Explorez chaque fonctionnalité de la supervision éclairage RAYVIZION
Sélectionnez un thème dans le menu pour en savoir plus.
Téléchargez la documentation RAYVIZION
Retrouvez les dernières versions de la fiche technique et du manuel utilisateur RAYVIZION.
Documentation des passerelles

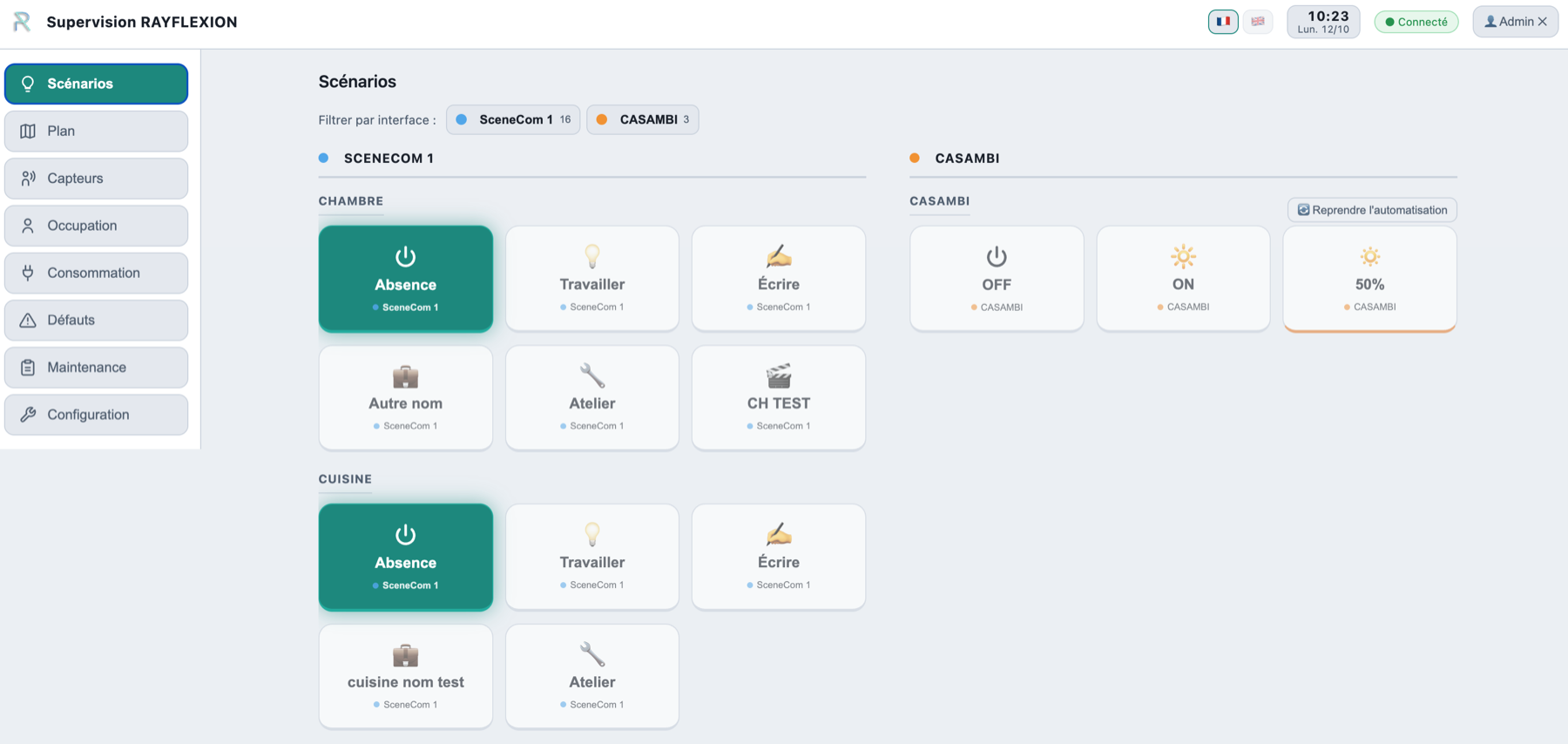

Gestion des scénarios DALI et Casambi
Les scénarios sont détectés automatiquement sur les contrôleurs sceneCOM Tridonic (DALI) et sur les passerelles Lithernet (Casambi), puis regroupés par zone dans RAYVIZION. Aucune création de scène n’est possible depuis RAYVIZION : la configuration se fait en amont, sur le contrôleur ou dans l’application du fabricant.

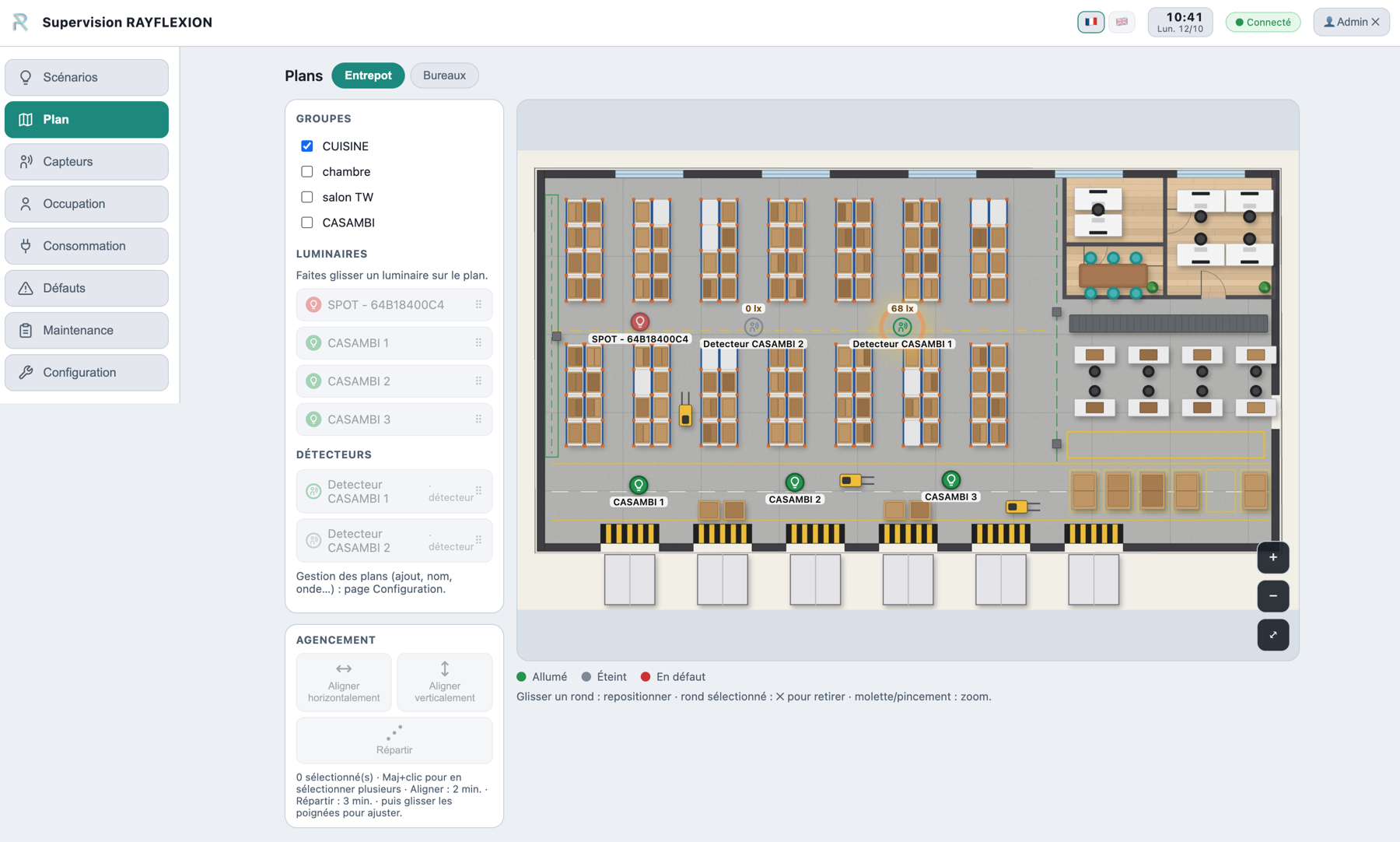

Cartographie et supervision sur plan
Les luminaires et détecteurs remontés par RAYVIZION se positionnent par glisser-déposer sur un ou plusieurs plans du bâtiment (JPEG, PNG ou PDF), avec restitution de leur état en temps réel.
Trois couleurs sont prévues pour les luminaires : vert = allumé, gris = éteint, rouge = défaut.
Pour les détecteurs de présence, une animation en forme d’onde apparaît autour du capteur : elle permet de visualiser rapidement où une personne est détectée.
Des outils d’alignement et de répartition facilitent la mise en place des appareils sur le plan (mode administrateur).

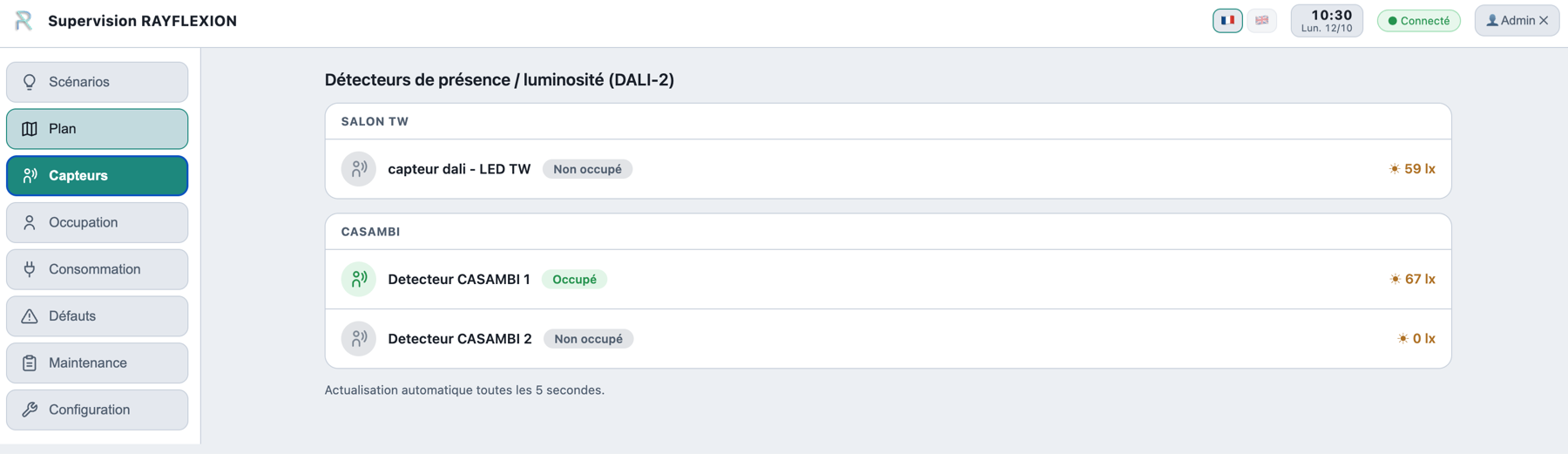

Supervision des détecteurs de présence et de luminosité
RAYVIZION agrège l’état de chaque détecteur remonté par les passerelles, regroupé par espace. Il permet de visualiser rapidement, pour chaque espace, si un détecteur capte une présence et quelle est la luminosité du lieu où il se trouve.
Les informations sont rafraîchies automatiquement toutes les 5 secondes.

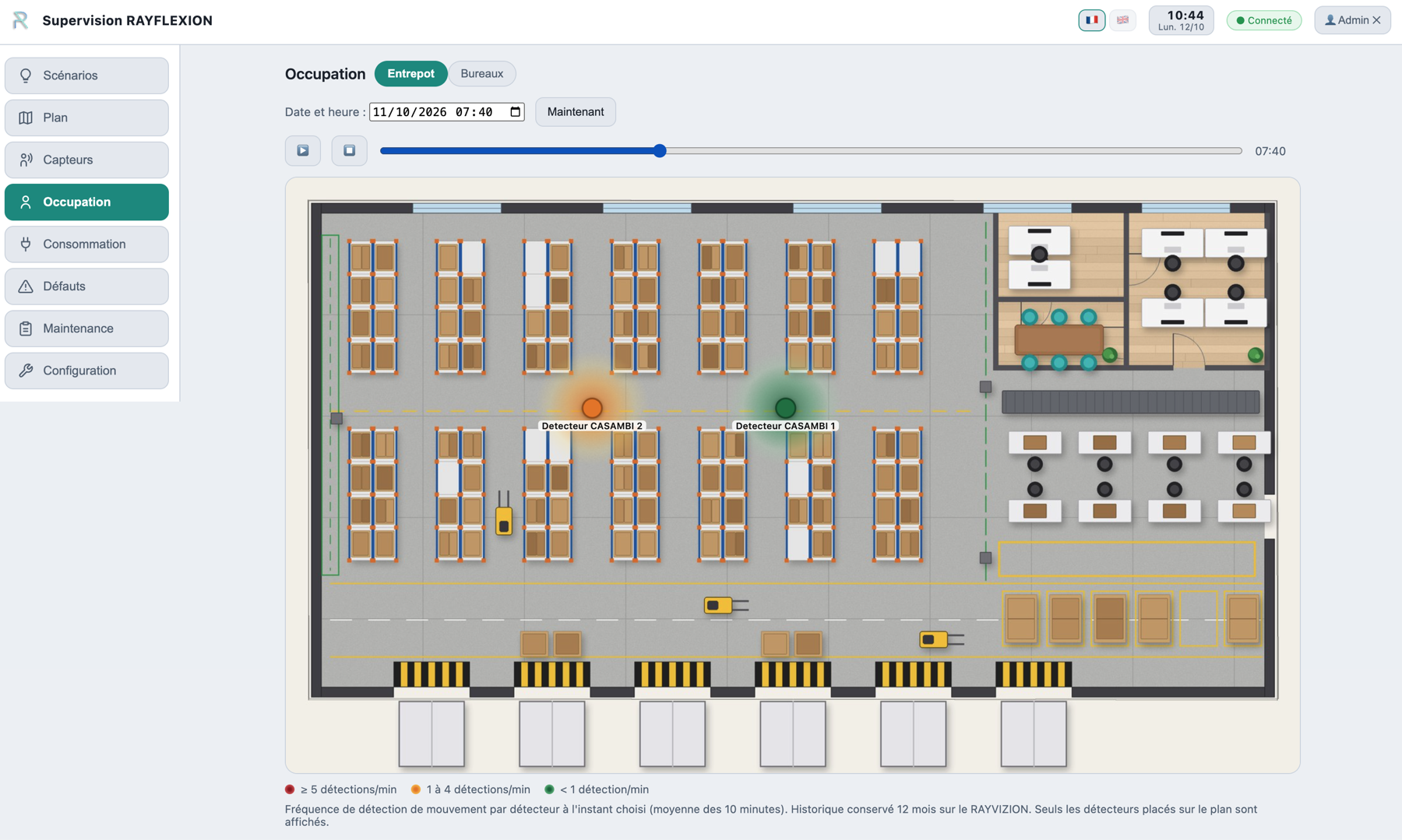

Analyse de fréquentation par détection de mouvement
RAYVIZION calcule la fréquence de détection de mouvement de chaque capteur et la superpose au plan : la couleur de chaque détecteur (vert, orange, rouge) indique l’intensité de l’activité.
La date et l’heure sont au choix : il suffit de les sélectionner pour revoir l’activité d’un moment précis.
Les données sont enregistrées pendant 1 an. RAYVIZION ne propose aucune visualisation de personnes : seule l’activité détectée est représentée.

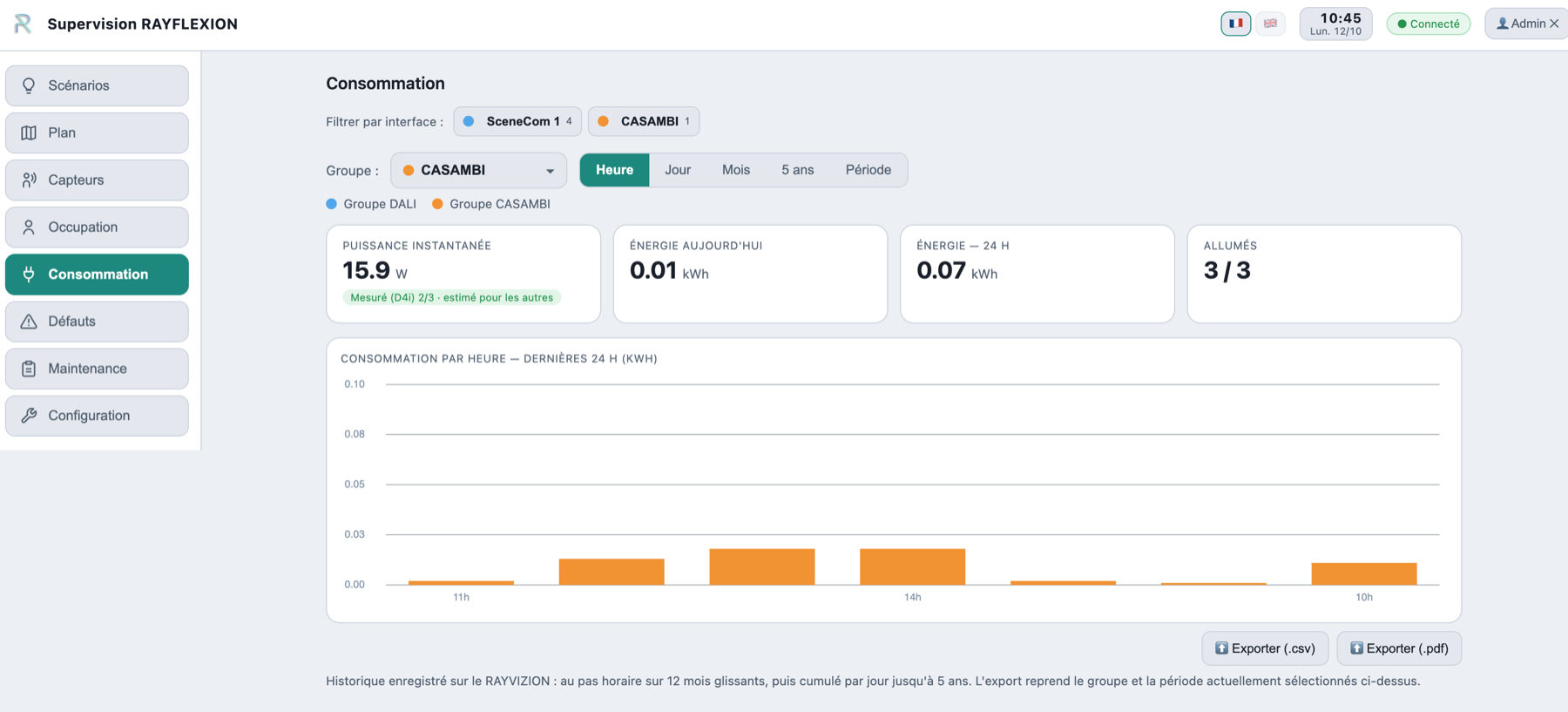

Mesure et suivi de la consommation énergétique
RAYVIZION suit la consommation énergétique par groupe d’appareils, ou pour l’ensemble des appareils de toutes les passerelles connectées, à l’heure, au jour, au mois ou sur une période personnalisée.
Ces informations sont stockées pendant 5 ans (compatible décret BACS) et les données sont exportables (CSV, PDF).

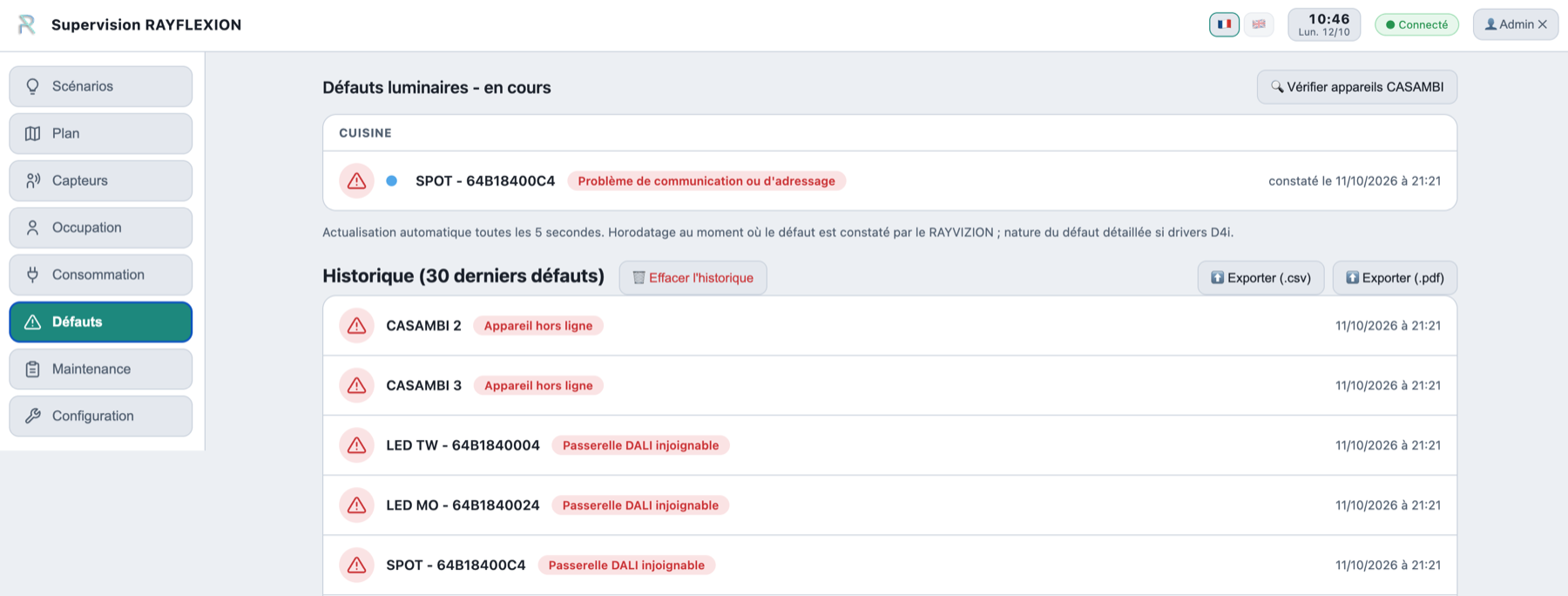

Détection et historique des défauts
RAYVIZION consolide les défauts remontés par les luminaires DALI D4i et les erreurs signalées par l’application Casambi.
Les 30 derniers défauts constatés sont conservés pour garder une trace, y compris après leur résolution.
Les détails du défaut ne sont remontés que si les drivers sont DALI D4i. Les données sont exportables (CSV, PDF).

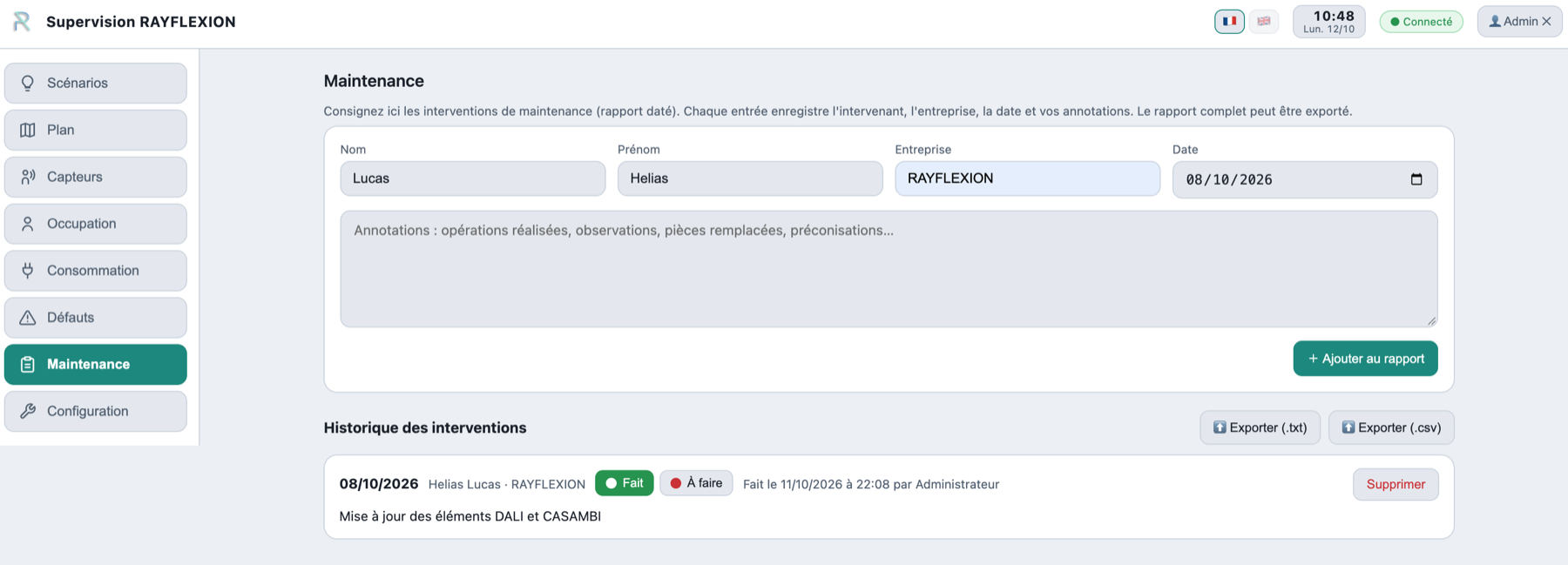

Journal des interventions de maintenance
Chaque intervention de maintenance est consignée sous forme d’entrée horodatée dans un rapport consultable à tout moment.
Il est possible de noter si l’action a été faite ou non et, si oui, par qui. Les données sont exportables (TXT, CSV).
Paramètres administrateur du système
La Configuration regroupe, sous 9 onglets, l’ensemble des réglages administrateur du RAYVIZION. Elle est protégée par un code administrateur (modifiable, avec une procédure de réinitialisation en cas d’oubli) ; le bouton « Quitter la configuration » permet de revenir à tout moment à la supervision.

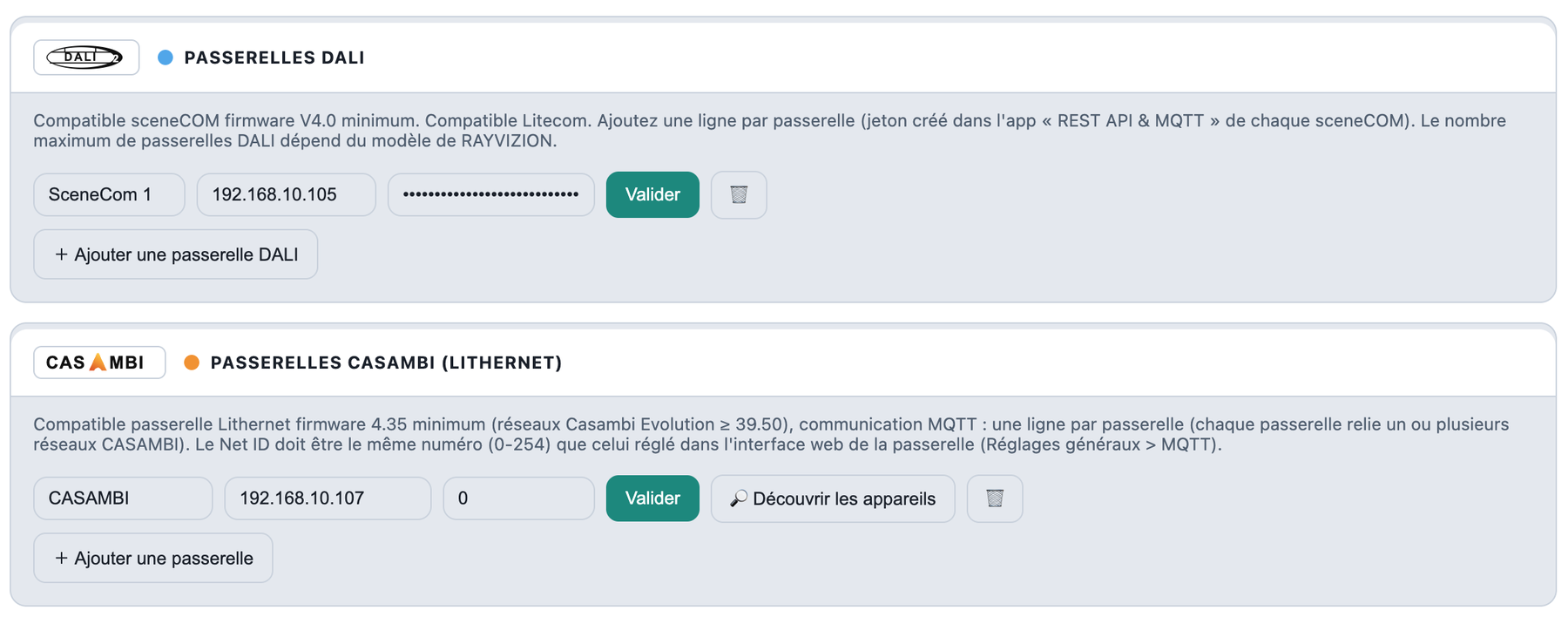

Passerelles DALI et Casambi
Ajoutez une ligne par passerelle DALI (sceneCOM) ou Casambi (Lithernet), puis validez.

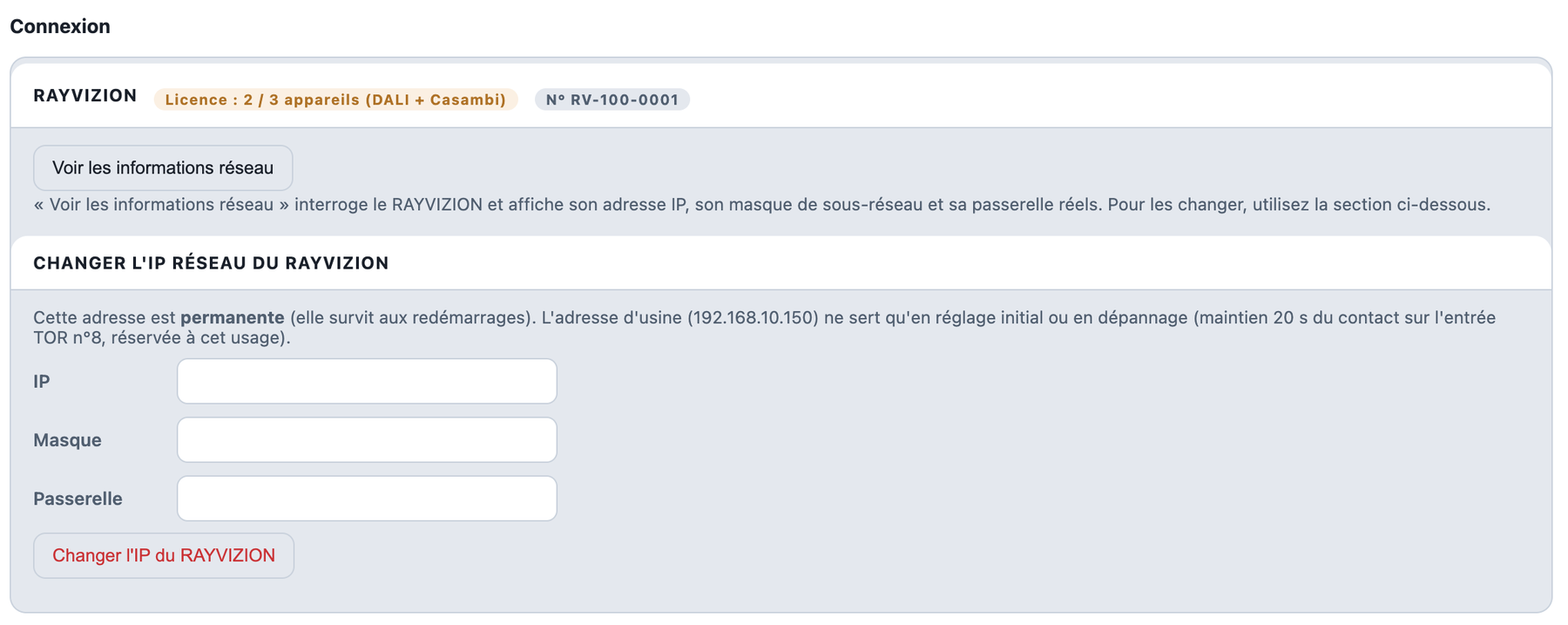

Licence et adresse IP du RAYVIZION
Consultez la licence et le numéro de série, et fixez l’adresse IP du RAYVIZION.

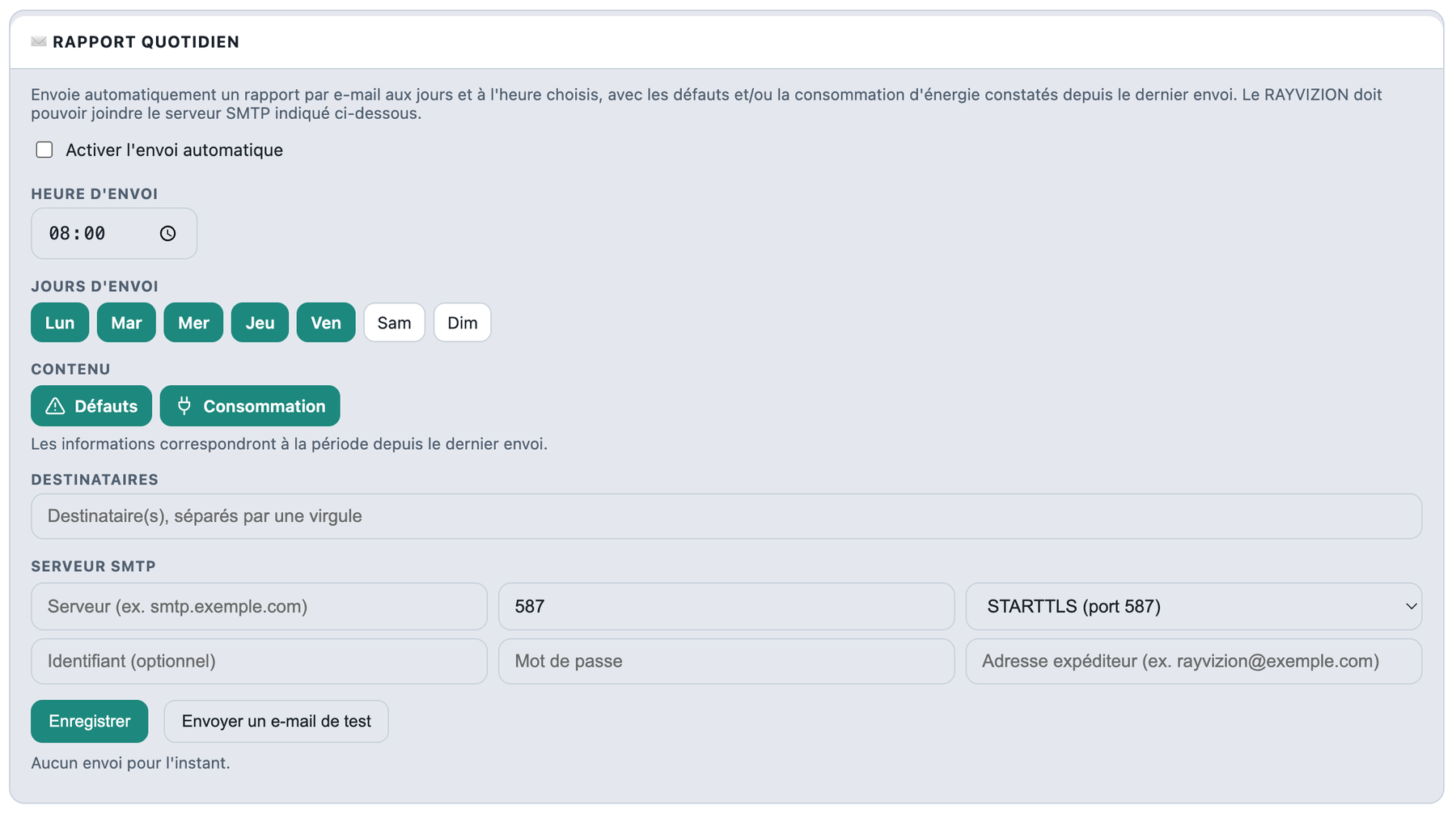

Rapport quotidien par e-mail
Recevez par e-mail les défauts et la consommation, aux jours et à l’heure choisis.
Remise à zéro
Remet le RAYVIZION à son état d’origine (action irréversible ; numéro de série, licence et adresse réseau conservés).

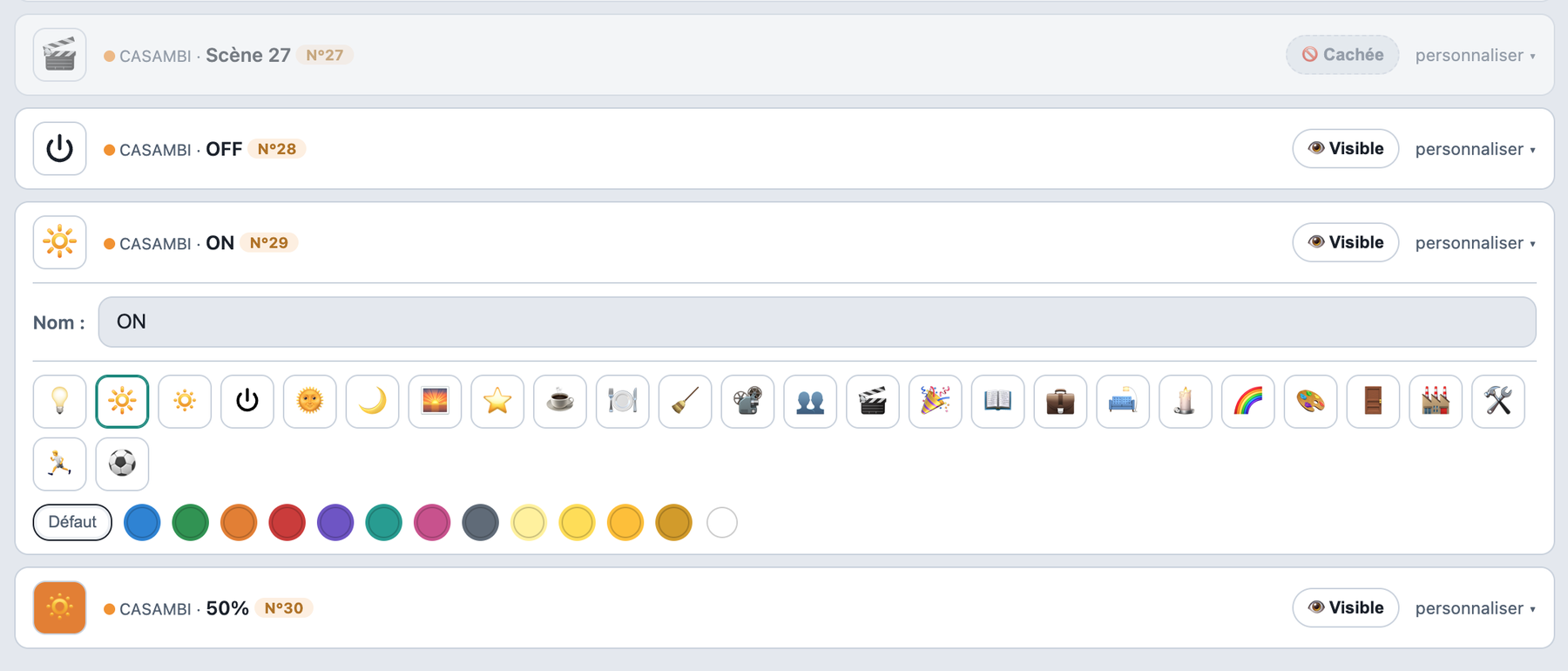

Scènes DALI et Casambi
Choisissez le pictogramme et la couleur de chaque scène, et affichez-la ou masquez-la. Pour une scène Casambi, « Lire » donne son numéro.

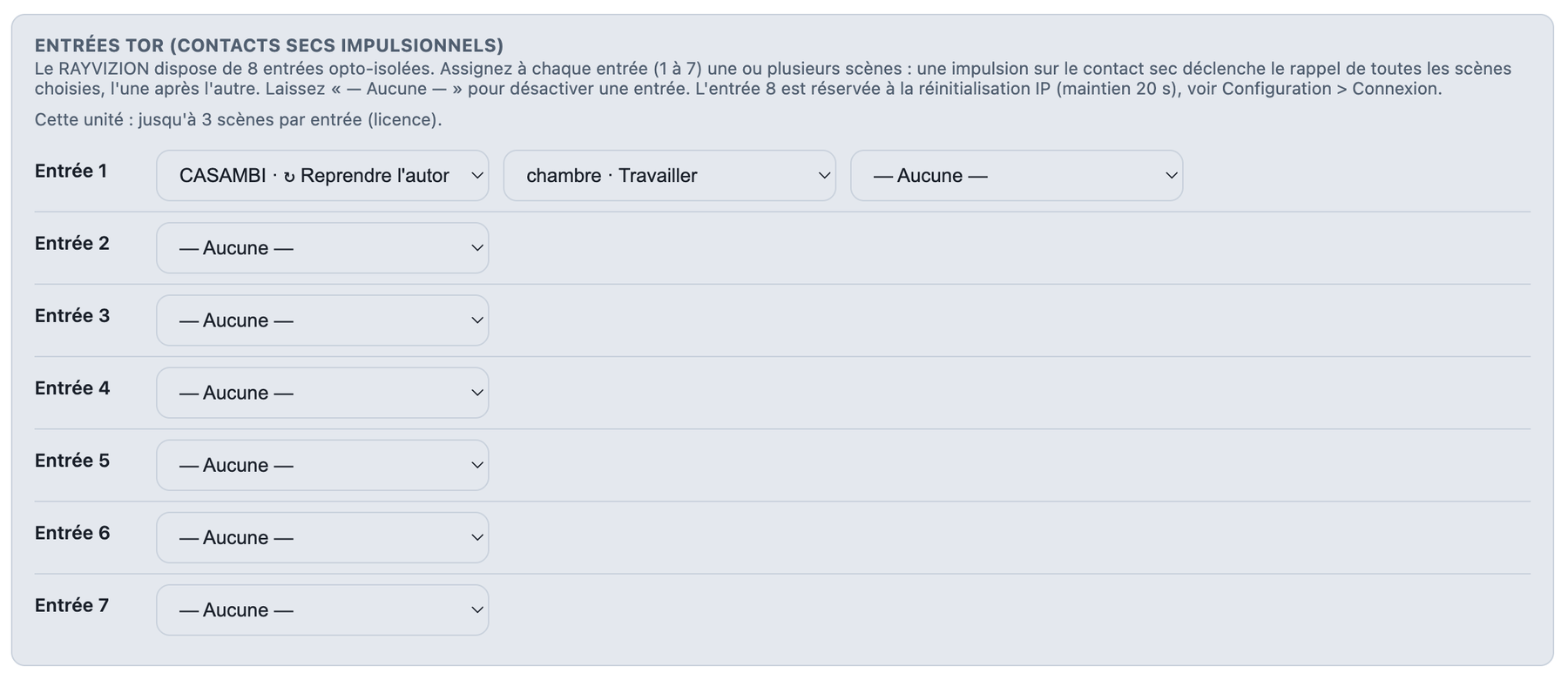

Entrées TOR (contacts secs)
7 ports sont disponibles pour déclencher des scènes qui remontent sur le RAYVIZION.

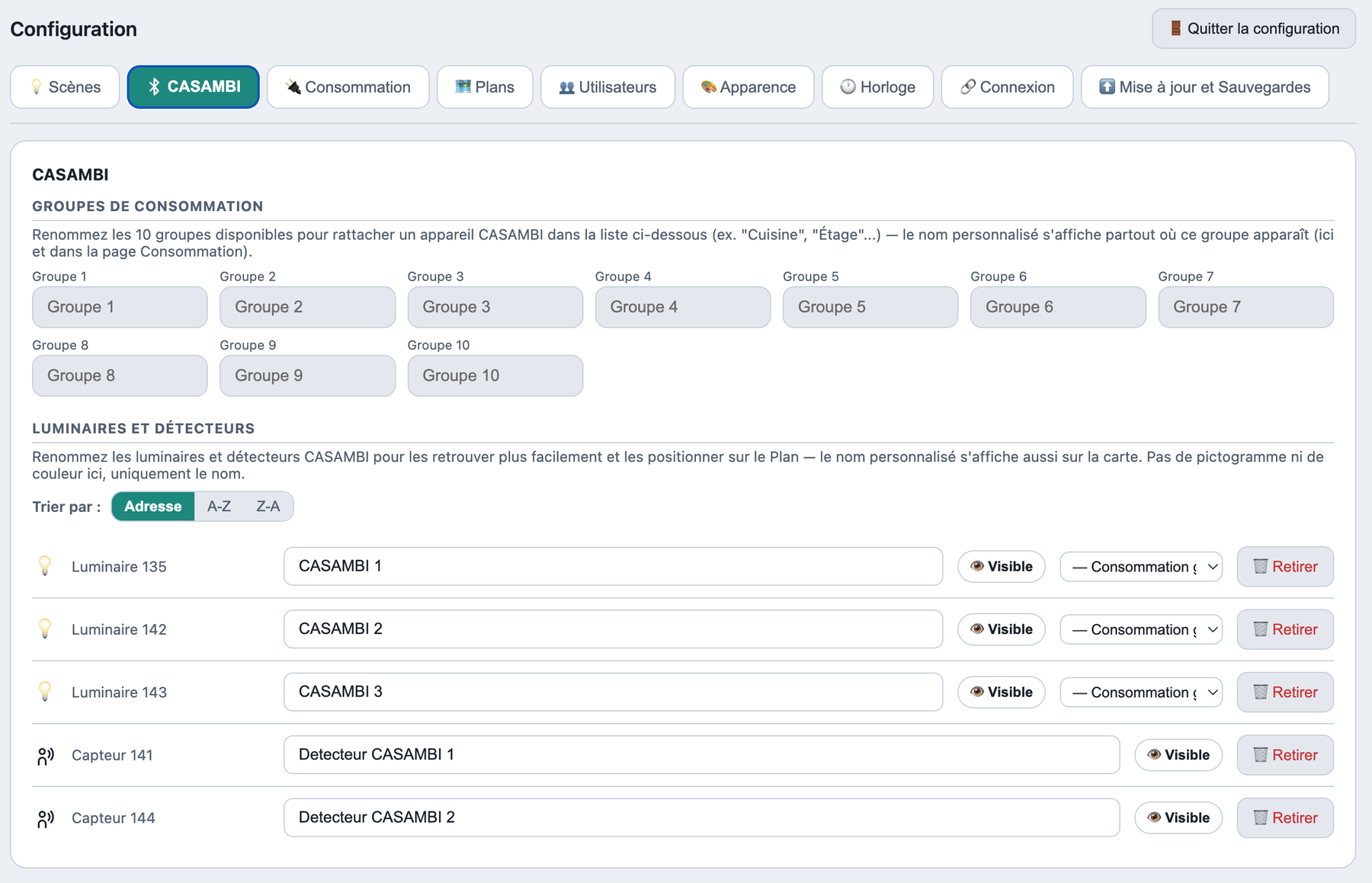

Groupes, luminaires et détecteurs Casambi
Renommez, affichez ou masquez les luminaires et les détecteurs Casambi, et placez les luminaires Casambi dans des groupes de consommation.

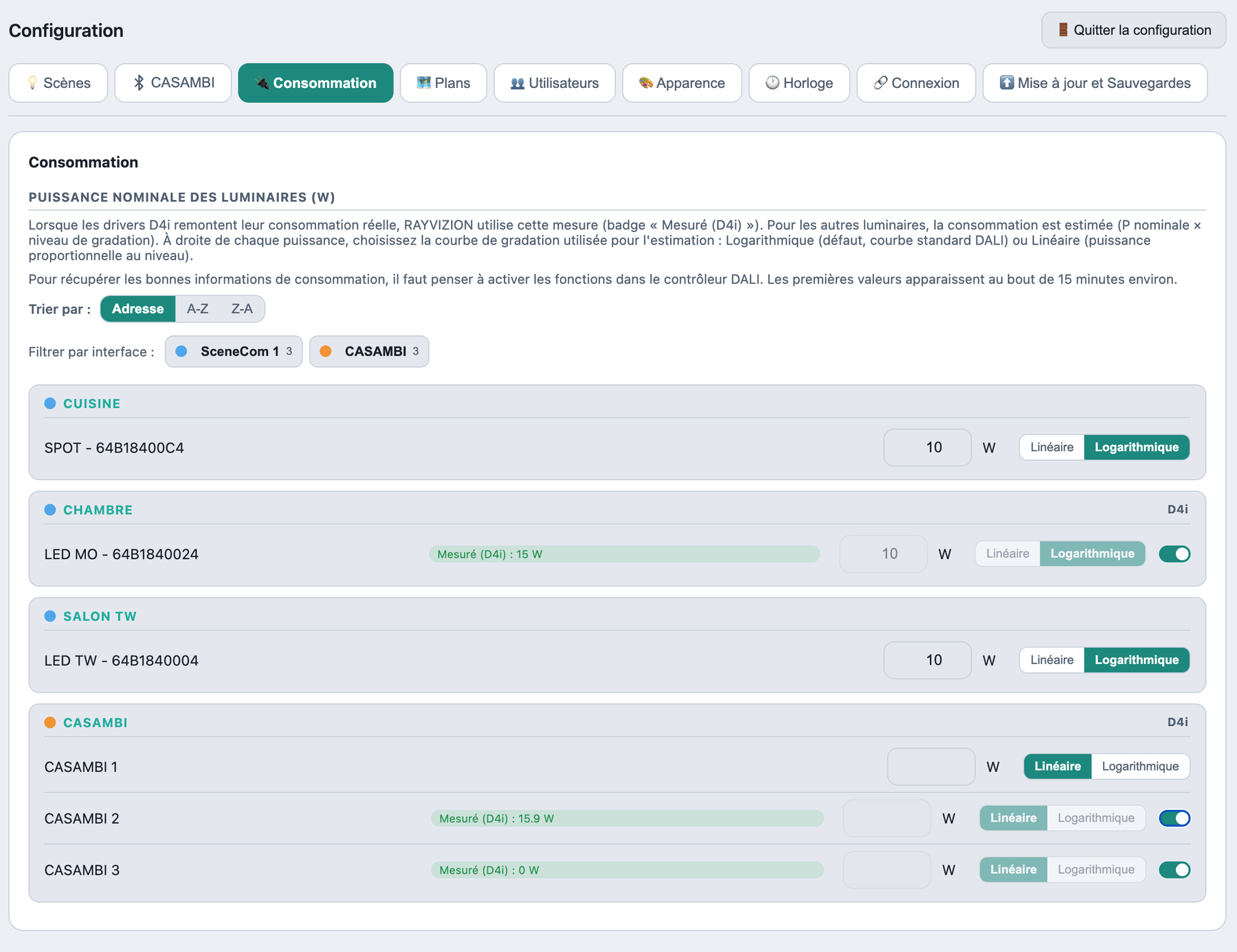

Puissance nominale et courbes de gradation
Saisissez la puissance nominale et choisissez la courbe de gradation ; les drivers D4i remontent leur mesure réelle.

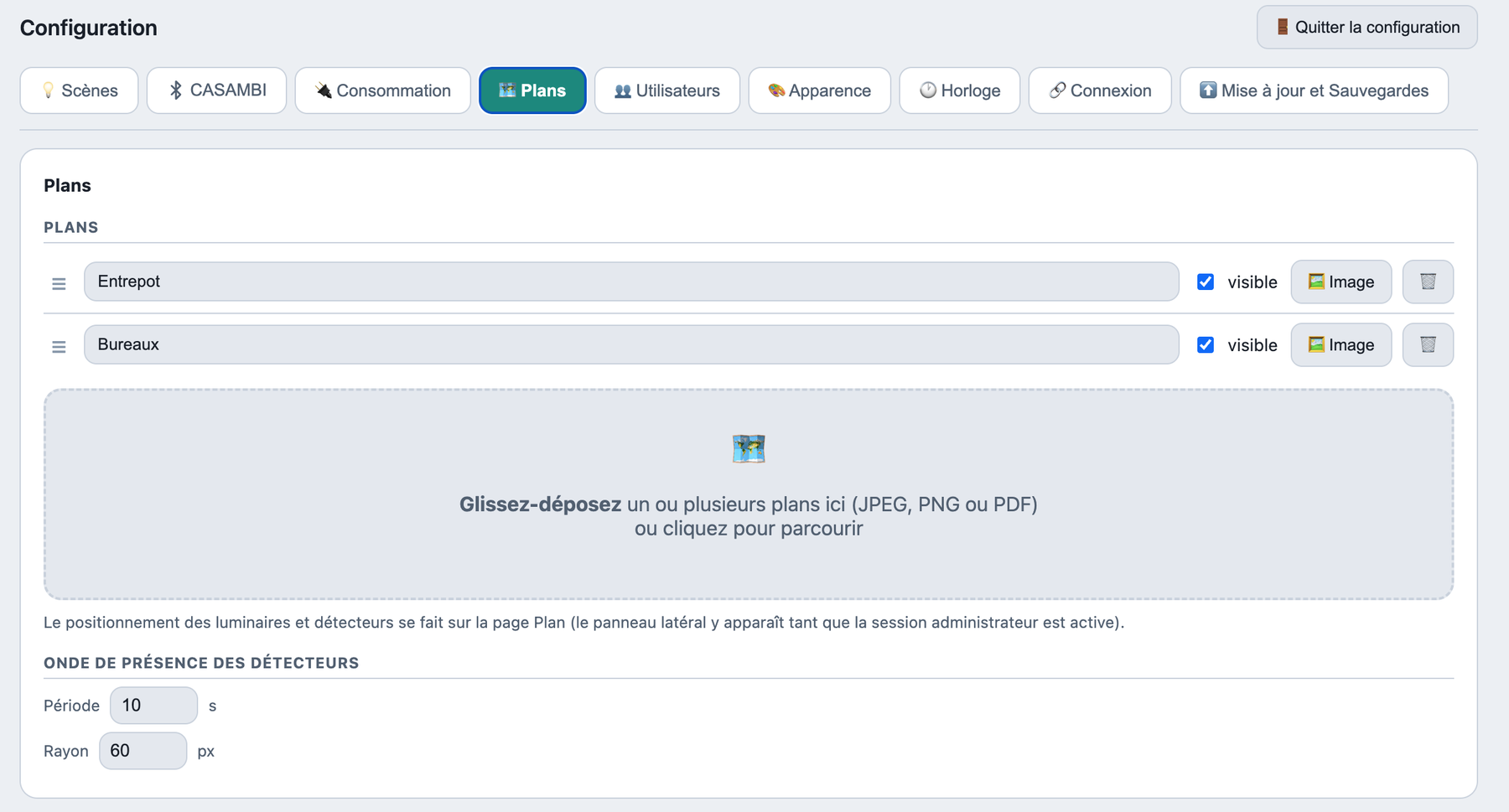

Plans et onde de présence
Importez vos plans (JPEG, PNG, PDF) et réglez l’onde de présence.

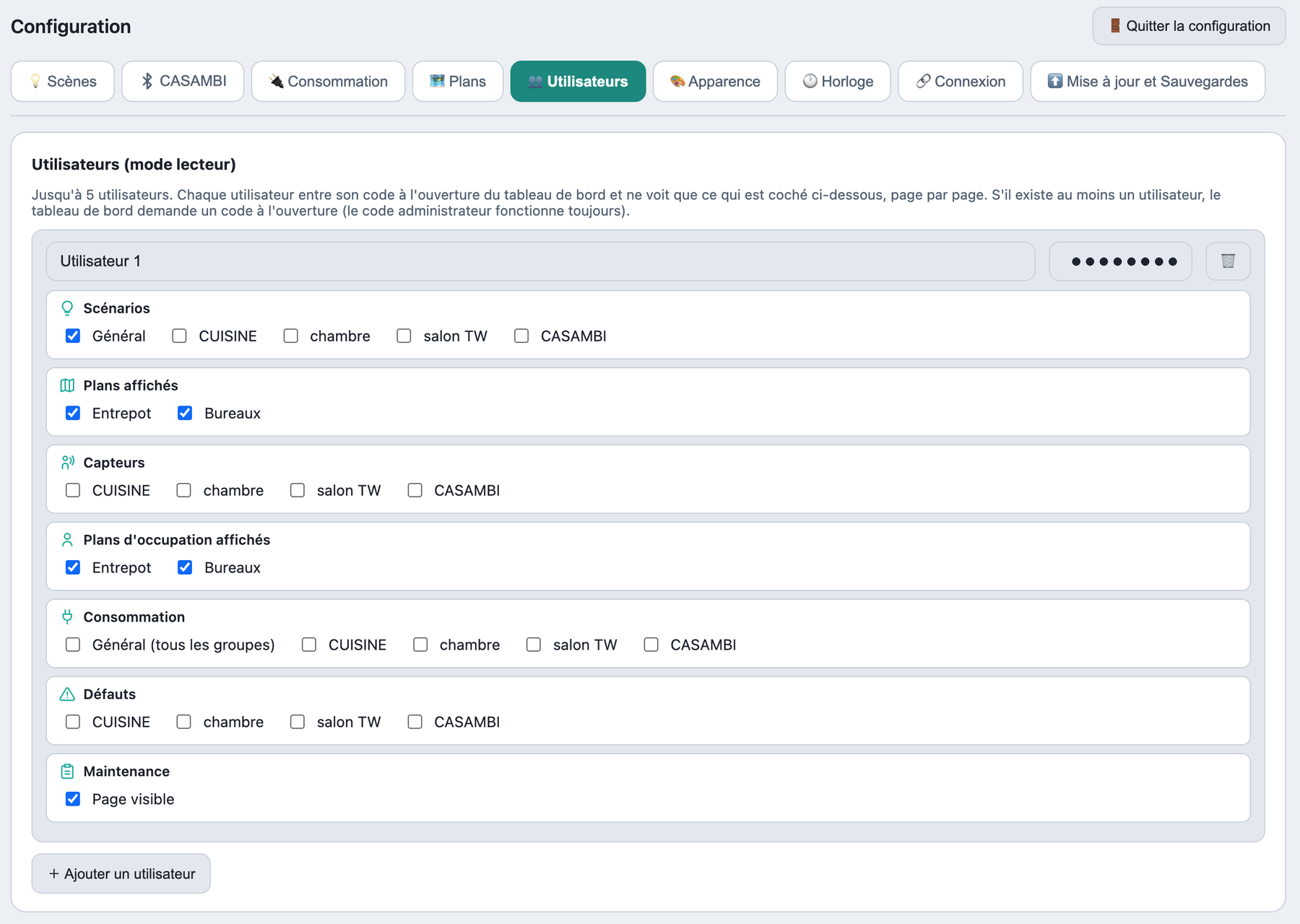

Utilisateurs (mode lecteur)
Créez jusqu’à 5 utilisateurs et choisissez ce que chacun peut voir. Les accès sont sécurisés par mot de passe.

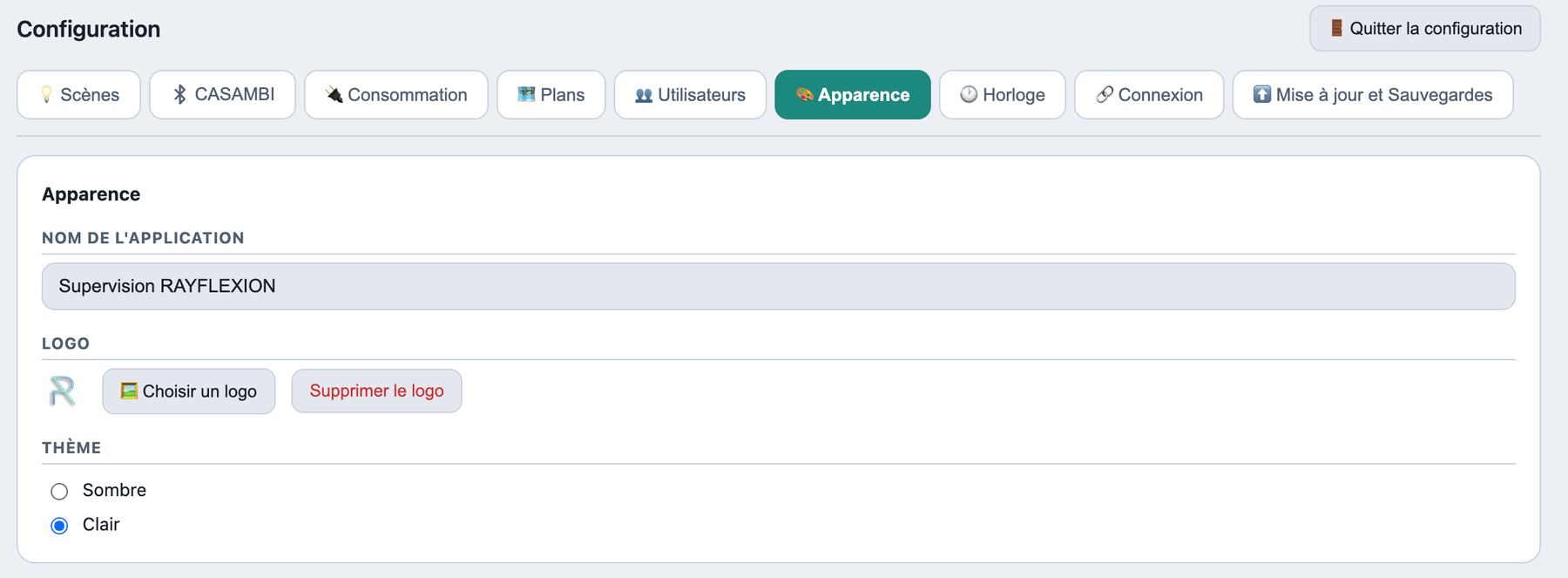

Nom, logo et thème
Personnalisez le nom et le logo simplement. 2 thèmes sont disponibles : Clair et Sombre.

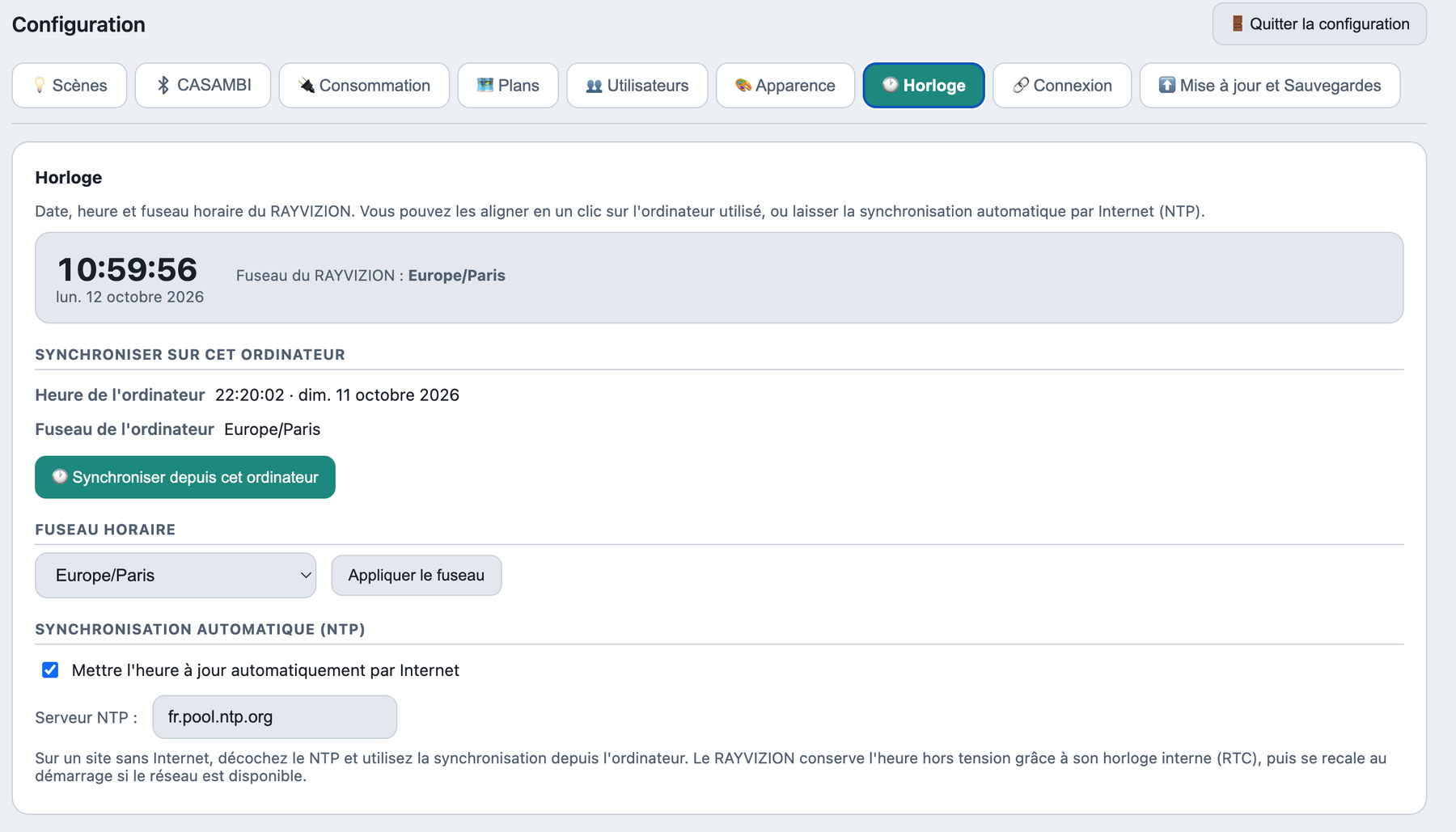

Date, heure et fuseau horaire
Synchronisez l’heure par Internet (NTP) ou depuis votre ordinateur.

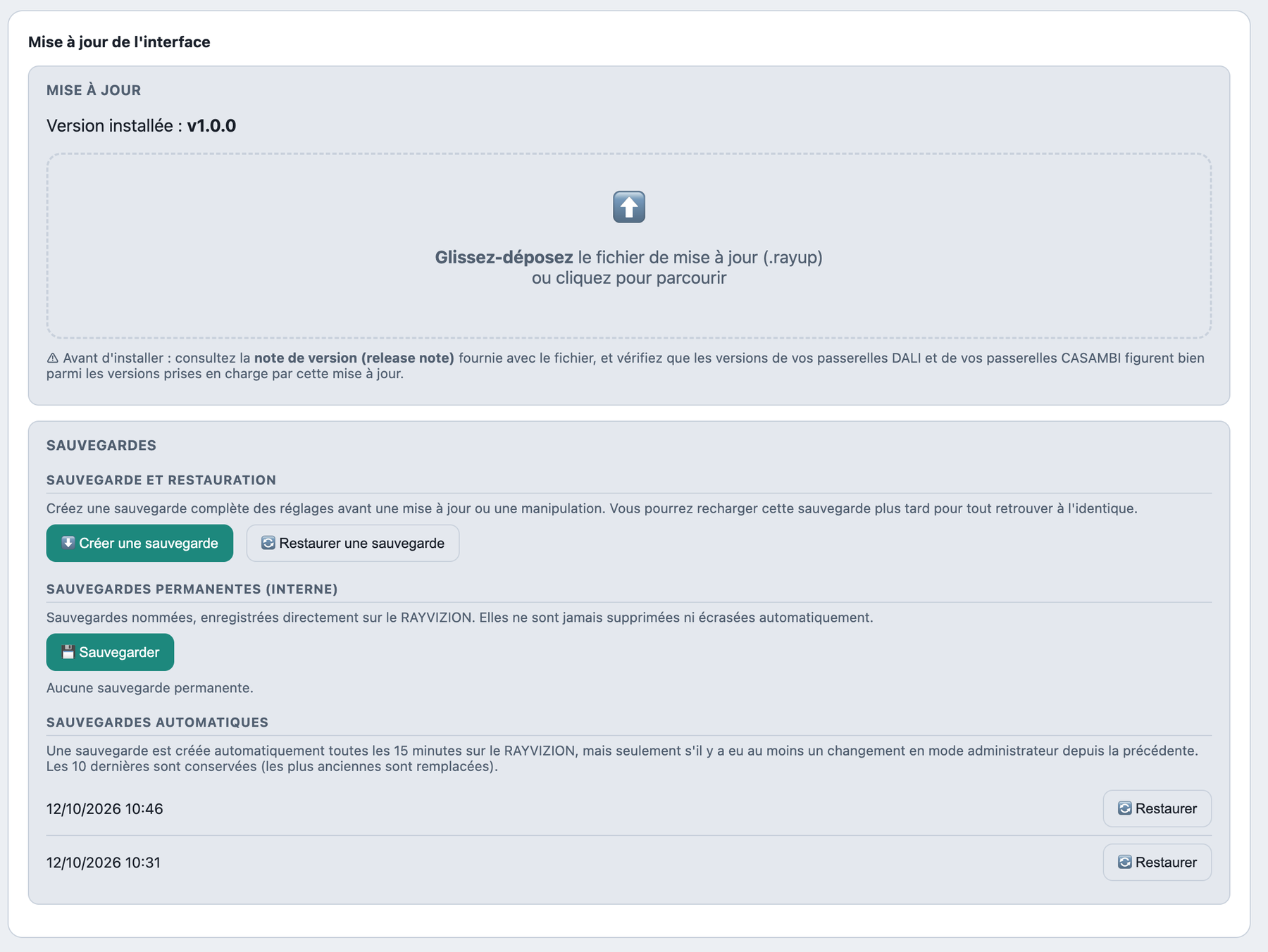

Mise à jour et sauvegardes
Installez une mise à jour et gérez les sauvegardes. Des sauvegardes automatiques sont créées ; des sauvegardes peuvent aussi être intégrées au RAYVIZION ou téléchargées.
